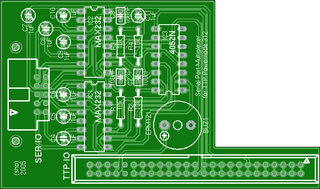

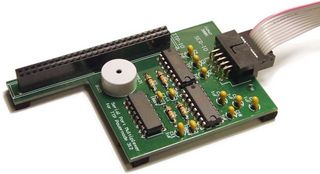

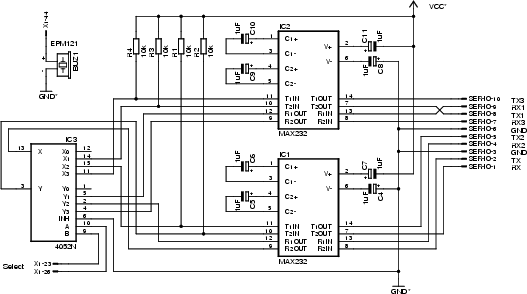

TTP-PortextenderFür die Steuerung der Modellbahn über TTP stehen acht Powernodes mit jeweils einer serielle Schnittstelle zur Verfügung. Damit diese alle 24 Leistungselektroniken erreichen können, muß ein Multiplexer in den Knoten installiert werden, der die Schnittstelle auf drei Ausgänge verteilt. Die Schaltung wird mit der seriellen Schnittstelle SCI1 des Powernodes verbunden. Ein MAX232 Pegelwandler setzt die Spannungen auf 5 Volt-Pegel um und leitet sie auf einen Analog Switch, der als Multiplexer arbeitet. Zwei digitale Ausgangspins des Powernodes wählen den Kanal aus (MPIO6:MPIO5), Pegelwandler setzen die Spannung wieder um und leiten sie auf einen Anschluß am Ausgang des Knotens. Der Ausgang 0 wird dabei nicht benutzt, zusätzlich befindet sich auf der Platine noch ein piezoelektrischer Schallwandler, der über einen PWM-Ausgang des Powernodes betrieben und auf beliebige Frequenzen eingestellt werden kann (MPWM0). Die Platine wird kopfüber auf den 50-poligen Anschluß SV2 des Powernodes gesteckt und bezieht aus diesem ihre Stromversorgung. An der Buchse SER-IO werden SCI1 und der neunpolige Sub-D-Stecker auf der Rückseite des Knotens angeschlossen.
Die Kabelpeitsche teilt die drei Schnittstellen wieder auf eigene Leitungen auf und erlaubt so den Anschluß von drei Leistungselektroniken pro Knoten, der Powernode muß nur laufend zwischen diesen umschalten. SCI1 wird von dem Knoten auch für Debugausgaben benutzt, die Leistungselektronik ignoriert aber die für sie ungültigen Daten.
|
