Diagnoseplatine
Die Diagnoseplatine ist zum Testen der Leistungselektronik entwickelt worden. Sie kann die verschiedenen Aktoren und Sensoren simulieren, Leuchtdioden zeigen den Status der Aktoren an und Taster simulieren die Kontakte der Modellbahn. Die Platine wird über eine Reihe von Kabeln und Steckern mit den einzelnen Anschlüssen der Leistungselektronik verbunden.

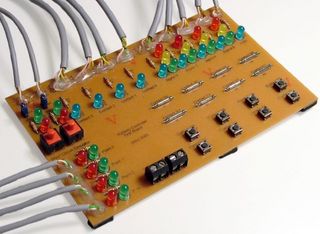

Diagnoseplatine mit Anschlußkabeln
In vielen Baugruppen zeigt eine blaue Leuchtdiode eine funktionierende Stromversorgung an, die anderen Farben sind für die verschiedenen Funktionen der Peripherie reserviert.
- Jedes simulierte Signal besteht aus vier Leuchtdioden, einer blauen für die Stromversorgung und je einer roten, gelben und grünen für die entsprechenden Signalfarben.
- Auch bei den Kontakten zeigt eine blaue LED eine intakte Stromquelle an. Auf der Platine sind Paare von Reedkontakten angebracht, die manuell mit einem Magneten ausgelöst werden können. Parallelgeschaltete Taster erlauben eine Betätigung ohne Magnet.
- Für jede Weiche existieren je eine rote und eine grüne LED. Die grüne zeigt an, daß der Antrieb im Ruhezustand ist, bei rot würde der Zug abbiegen. Lampen, Schranken und ähnliches wären ebenfalls eingeschaltet, wenn die rote LED leuchtet.
- Jeder Gleisanschluß wird zu einer Klemme durchgeleitet, an der ein externes Schienenstück angeschlossen werden kann. Zusätzlich zeigen zwei Leuchtdioden an, ob der Treiber auf Vorwärtsfahrt (grün) oder Rückwärtsfahrt (rot) geschaltet ist. Mit einem roten Taster wird der Anschluß kurzgeschlossen, ein Jumper kann die gesamte Peripherie abtrennen, um den Gleisbesetztmelder zu testen.
- Eine blaue LED am Platinenrand zeigt an, daß der Testausgang Strom liefert.
Die Platine sollte intuitiv zu benutzen sein. Der Schaltplan zeigt exemplarisch für die verschiedenen Funktionen, wie diese realisiert sind.
Baugruppen in der Diagnoseplatine
Für den Aufbau einer Platine werden die in der folgenden Tabelle aufgeführten Teile benötigt.
| Schalter | |
|---|---|
| 8x | Reedkontakt |
| 8x | Miniaturtaster |
| 2x | Taster |
| Steckverbinder | |
| 3x | Buchse PSK 2,54 mm, 2 Pins |
| 4x | Buchse PSK 2,54 mm, 3 Pins |
| 8x | Buchse PSK 2,54 mm, 5 Pins |
| Einzelwiderstände | |
| 15x | 1 kOhm, 1/8 Watt |
| Halbleiter | |
| 9x | LED 5 mm, blau |
| 10x | LED 5 mm, rot |
| 4x | LED 5 mm, gelb |
| 10x | LED 5 mm, grün |
| Verschiedenes | |
| 2x | Stiftleiste 1x2 Pins |
| 2x | Jumper |
| 2x | Anschlußklemme Wago 237-02P |
| 1x | Platine 160x100 mm, einseitig |
Die Schaltung kann auf einer Platine im Europaformat aufgebaut werden. Die Anschlüsse zur Leistungselektronik erfolgen über Kabel, die an die Platine gelötet werden und an deren Ende sich die passenden Buchsen befinden.

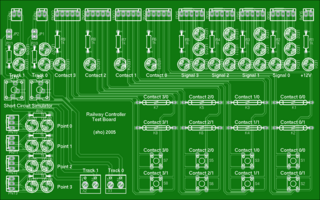

Bestückungsplan der Diagnoseplatine
