Züge Verfolgen
Die auf der gesamten Anlage fahrenden Züge werden mit Hilfe der Kontakte lokalisiert, die ihre Magneten entlang der Strecke auslösen. Die Sensoren arbeiten dabei so zuverlässig, daß keine weiteren Informationen ausgewertet werden müssen. Der schlimmste in der Praxis auftretende Fall ist, daß ein einzelner Reedkontakt ausfällt oder ein Magnet zu schwach geworden ist. In solchen Fällen funktioniert meistens noch eine Sensorhälfte, der Kontakt löst verspätet aus und kann die Richtung des Zuges nicht mehr erkennen. Der Betrieb kann normal weitergeführt werden, der Fehler muß nur rechtzeitig beseitigt werden, bevor der Sensor ganz ausfällt.

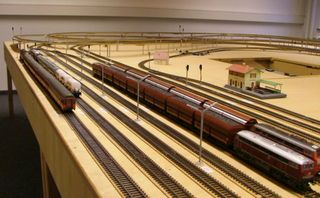

Die Bahnhöfe von Inner und Outer Circle
Die Kontakte werden in der Regel für jeden Block einzeln ausgewertet. Die Distanz zwischen den Sensoren aufeinanderfolgender Blöcke variiert so stark, daß ein Zusammenführen der Daten schwierig ist und keinen Vorteil bringt. In der Praxis werden ohnehin nur wenige Konstellationen benötigt. Sie zeigt die verschiedenen Ereignisse, die ein Zug beim Passieren eines Blockes nacheinander auslöst.
| Kontaktereignisse | ||
| Erster | Zweiter | Bedeutung und Position des Zuges |
|---|---|---|
| 0 | 0 | Zug noch außerhalb oder gerade bei der Einfahrt in den Block |
| 1 | 0 | Triebwagen passiert ersten Kontakt, Waggons sind noch davor |
| 2 | 0 | Zug ist komplett zwischen den Kontakten, d.h. im Haltebereich |
| 2 | 1 | Triebwagen erreicht zweiten Kontakt, Waggons sind noch davor |
| 2 | 2 | Letzter Waggon verläßt Haltebereich auf dem Weg in Folgeblock |
Die Steuerung bemerkt den einfahrenden Zug, sobald vorderer Magnet den ersten Kontakt aktiviert. An diesem Punkt kann die Geschwindigkeit reduziert werden, um den Zug im Block zum Stehen zu bringen. Wenig später löst der hintere Magnet den ersten Kontakt erneut aus, der Zug befindet sich jetzt komplett im Haltebereich. Erst jetzt ist der vorige Block mit Sicherheit geräumt. Wenn der vordere Magnet den zweiten Sensor erreicht, kann der Zug noch rechtzeitig vor dem Blockende zum Stehen gebracht werden, anderenfalls beginnt hier das Verlassen des Blockes. Wann dieser den Block tatsächlich komplett verlassen hat, können wieder erst die Kontakte des Folgeblocks feststellen.
