Sommersemester 2002

Vorlesung: Organisation und Architektur von Rechnern

Professor: W. Kluge

Termin, Ort

• Mi 10:00-12:30; Hebbel-Hörsaal (Alte Mensa, 1. Stock).

Hinweise zur Klausur

• Die Klausur findet am Mittwoch, den 17.07.02 von 8:45 bis 12:00 Uhr im Grundausbildungspool (Keller, Haus 1) und im Raum des Hardwarepraktikums (3. Stock, Haus 1) statt.
• Es ist in den Übungen bekannt gegeben worden, wer teilnahmeberechtigt ist.
• Wer teilnehmen möchte, muß sich in der Woche vor der Klausur VERBINDLICH in die Liste der Klausurteilnehmer eintragen.
  Nur eingetragene Klausurteilnehmer werden zur Klausur zugelassen. Wer sich einträgt, jedoch an der Klausur nicht teilnimmt, wird als durchgefallen gewertet.
• Da die Klausur pünktlich um 9:00 Uhr beginnen soll, müssen alle Teilnehmer bis SPÄTESTENS 8:45 Uhr erscheinen!
  Wer später als 8:45 Uhr kommt, kann an der Klausur nicht teilnehmen!
• Mitzubringen sind ausschließlich (!) Schreibgeräte und ein Lichtbildausweis. Dokumentation über die MC68000-Architektur sowie Papier wird gestellt. Taschenrechner, Mobiltelefone, u.ä. sind grundsätzlich verboten.
• Die Mitnahme von Lebensmitteln jeglicher Art, abgesehen von Getränken, wird nicht gestattet.
• Die Klausurergebnisse hängen im Flur des Haus 1 der Informatik aus!!!

• Di 18-20; Ü1 (ÜL: Stephan Herhut),
• Di 18-20; Ü2 (ÜL: Dietmar Kreye),
• Di 18-20; Zeichensaal des math. Seminars (ÜL: Sven-Bodo Scholz).

• Die Einteilung der Teilnehmer in die einzelnen Übungsgruppen gibt es als ps-Datei und als Aushang im Foyer des Rechenzentrums (Herman-Rodewald-Strasse 3).
• Ein Wechsel von einer Übungsgruppe in eine andere ist nur dann möglich, wenn sich Tauschwillige aus beiden Gruppen zusammenfinden!
• Die Übungen beginnen am Dienstag, den 23.April.

Rechnerzeiten

• Freie Rechner können jeder Zeit genutzt werden.

Voraussetzungen für den Erwerb des Übungsscheines

• Aktive Teilnahme an den Übungen,
• Richtiges Lösen der Hälfte der Aufgaben,
• Klausur.

Materialien zur Vorlesung

• Wer das nachfolgend aufgeführte Unterrichtsmaterial zu Hause sichten und ausdrucken möchte und keinen Postscript-fähigen Drucker besitzt, benötigt entweder Ghostscript und Ghostview (für die ps-Dateien) oder einen Acrobat Reader (für die pdf-Dateien).
• Scheme:
  In den Übungen wird der bereits aus Informatik I bekannte Scheme-Interpreter DrScheme verwendet.
  Einige für die Übungsaufgaben relevante Verweise:
  • Syntax of Scheme [html],
  • Libraries for Scheme (defstru.ss, match.ss) [html],
  • Pattern Match for Scheme [html] [pdf].
    Achtung: Das zweite der im Abschnitt "Examples" aufgeführten Beispiele benutzt im match-Konstrukt eine falsche Syntax beim Matchen auf Strukturen. Statt "$\$$" ist schlicht "$" zu verwenden. Die Syntaxdefinition im Abschnitt "Definition - Patterns" ist dagegen korrekt.
  • Es gibt ein Teachpack für DrScheme, das eine kleine grafische Oberfläche zur Visualisierung von SEMCD-Maschinenzuständen zur Verfügung stellt: semcd-gui.ss. In dieser Datei befindet sich auch eine kurze Dokumentation.
• MC68k Simulator:
  Für die Assembler-Programmierung wird ein Simulator des MC68k-Prozessors eingesetzt:
  • Lokale Installation des Simulators,
  • Homepage des Simulators (BSCV),
  • Anleitung zur Installation unter Linux,
  • Es gibt für BSCV 2.1 eine Erweiterung um BCD-Befehle.
  • Motorola MC68k Family: Programmer's Reference Manual [ps] [pdf]
• Folien:
  • Einführung [ps]
  • SEMCD-Maschine [ps]
  • SECDH_0-Maschine [ps]
  • SECDH_1-Maschine [ps]
  • Klassifikation von Rechnerarchitekturen [ps]
  • Schichtung in RISC-Architekturen [ps]
  • Schichtung in CISC-Architekturen [ps]
  • Einführung in den MC68000 [ps]
  • Laufzeitumgebung für Programmausführung [ps]
  • System Konfiguration [ps]
  • Interrupt Steuerung [ps]
  • I/O Interfaces [ps]
  • Pipeline Execution Phases [ps]

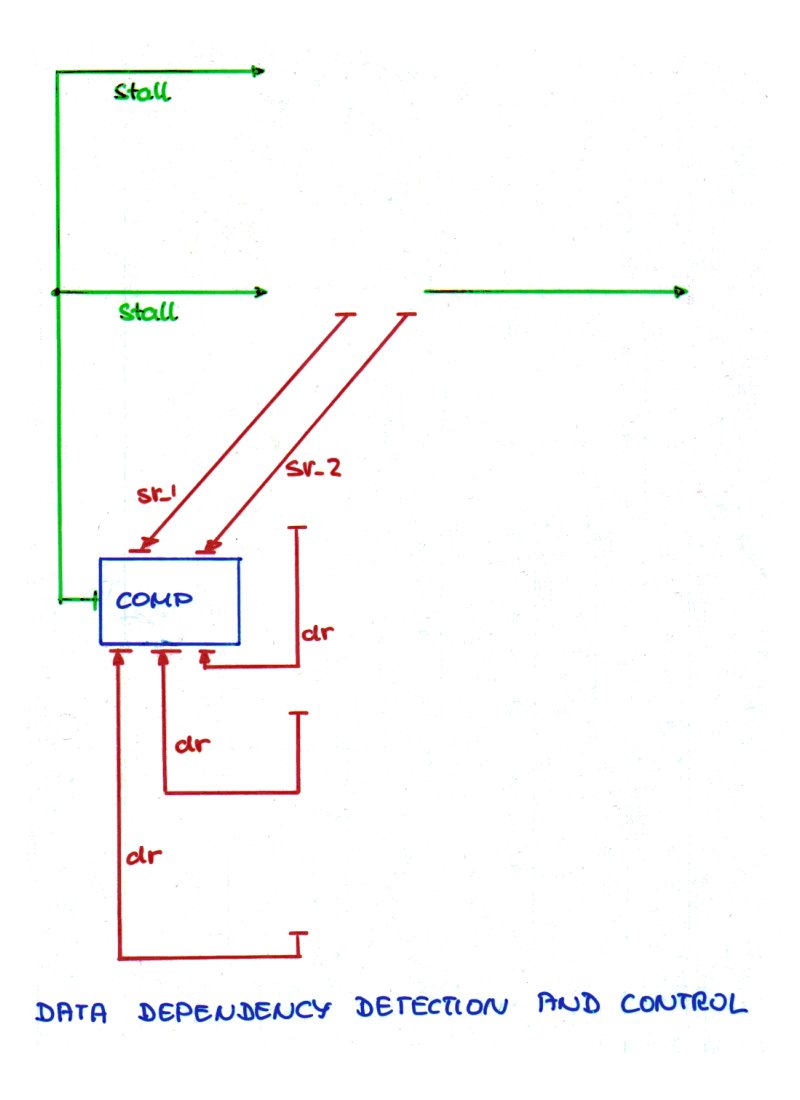

  • Data Dependency Dectection and Control [jpg] [ps]
  • Result Forwarding Controls [jpg] [ps]

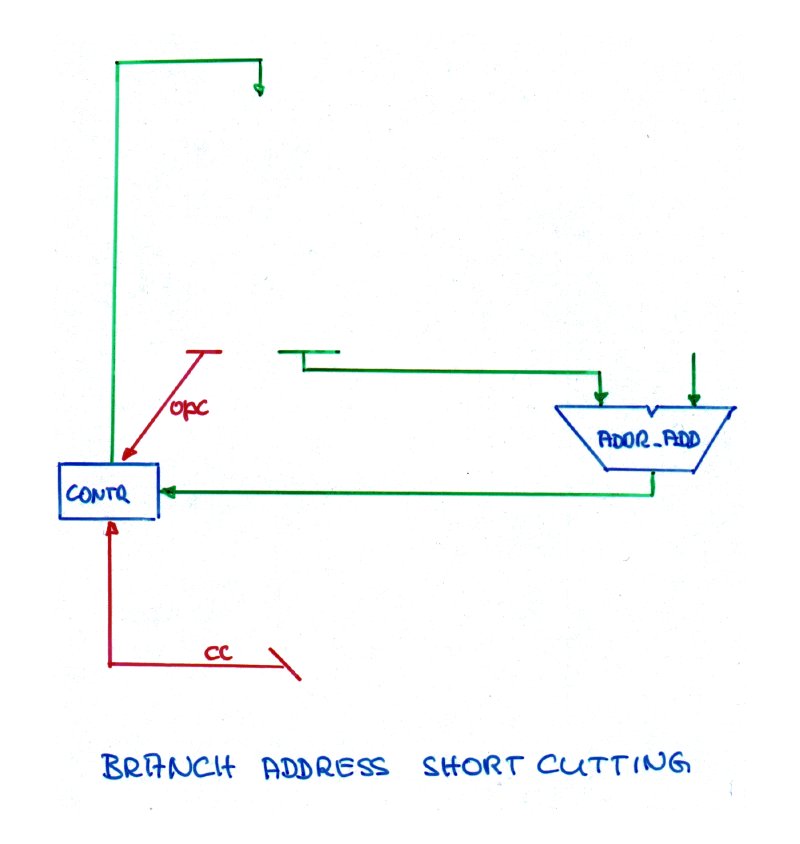

  • Branch Address Short Cutting [jpg] [ps]
• Übungszettel:

  Serie	Aufgabenblatt		Musterlösung		Quellcode
  1	[ps]	[pdf]	[ps]	[pdf]	1+2 [scm],  3 [scm]
  2	[ps]	[pdf]	[ps]	[pdf]	4 [scm],  5+6 [scm],  Bsp. 6-8 [scm]
  3	[ps]	[pdf]	[ps]	[pdf]	9 [scm],  10 [scm] [scm],  Bsp. 9+10 [scm]
  4	[ps]	[pdf]	[ps]	[pdf]	12 [s] 13 [s]
  5	[ps]	[pdf]	[ps]	[pdf]	14 [s],  15 [s]
  6	[ps]	[pdf]	[ps]	[pdf]	16-19 [s]
  7	[ps]	[pdf]	[ps]	[pdf]	20 [s],  20 (Template) [s],  io-pack [ss]
  Klausur	[ps]

Einige der nachfolgend aufgeführten Bücher sind auch in deutscher Übersetzung erhältlich, zum Beispiel [1]. Es ist jedoch im allgemeinen empfehlenswert auf die englischen Originalausgaben zurückzugreifen, da die Übersetzungen häufig eine verstümmelte Terminologie u.ä. aufweisen.

• UNIX:
  1. D. Gilly: UNIX in a Nutshell, O'Reilly, 1992.
  2. UNIX - Einführung, RRZN.
• MC68k:
  3. G. Kane, D. Hawkins, L. Leventhal: 68000 Assembly Language Programming, Obsborne/McGraw-Hill, 1981.
  4. D. Krantz, J. Stanley: 68000 Assembly Language: Techniques for Building Programs, Addison-Wesley, 1986.
  5. G. Kane: 68000 Mikroprozessorhandbuch, Osborne/McGraw-Hill, 1985.
  6. T. Flik, H. Liebig: 16-Bit-Mikroprozessorsysteme, Springer, 1982.
• Weitere Literatur auf Anfrage.

Dietmar Kreye
Last modified: July 18, 2002
